Módulo Sensor de Movimiento PIR HC-SR501

Detección infrarroja pasiva de presencia humana con sensibilidad y tiempo ajustables

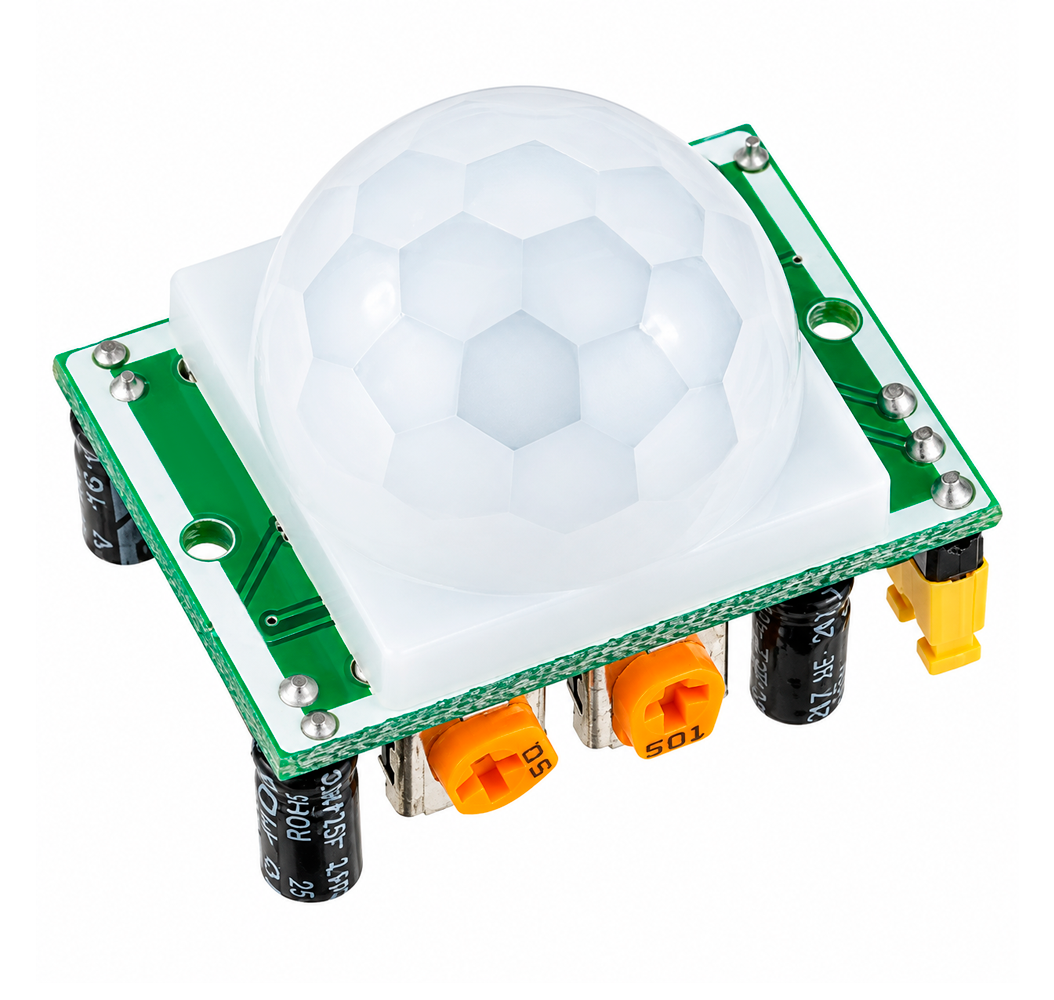

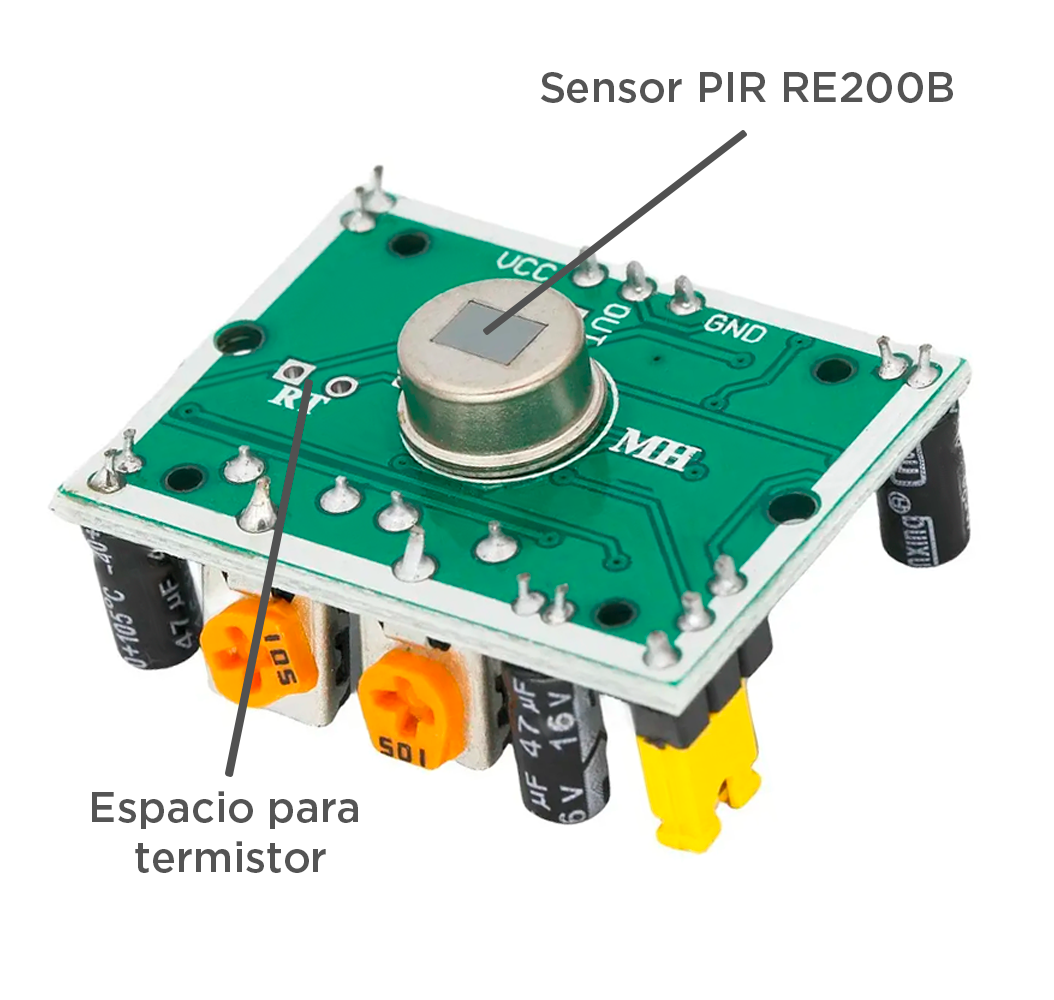

El Módulo Sensor de Movimiento PIR HC-SR0501 es la solución estándar para la detección de presencia humana o animal en proyectos de seguridad, automatización de iluminación y domótica. Basado en el circuito integrado BISS0001 y equipado con un sensor piroeléctrico cubierto por un lente de Fresnel, capta variaciones en la radiación infrarroja emitida por cuerpos en movimiento. Integra potenciómetros para calibrar de forma precisa tanto la distancia de detección (sensibilidad) como el tiempo de permanencia de la señal de salida, además de permitir la configuración de disparo mediante jumper.

Nota del Experto Tuvoltio

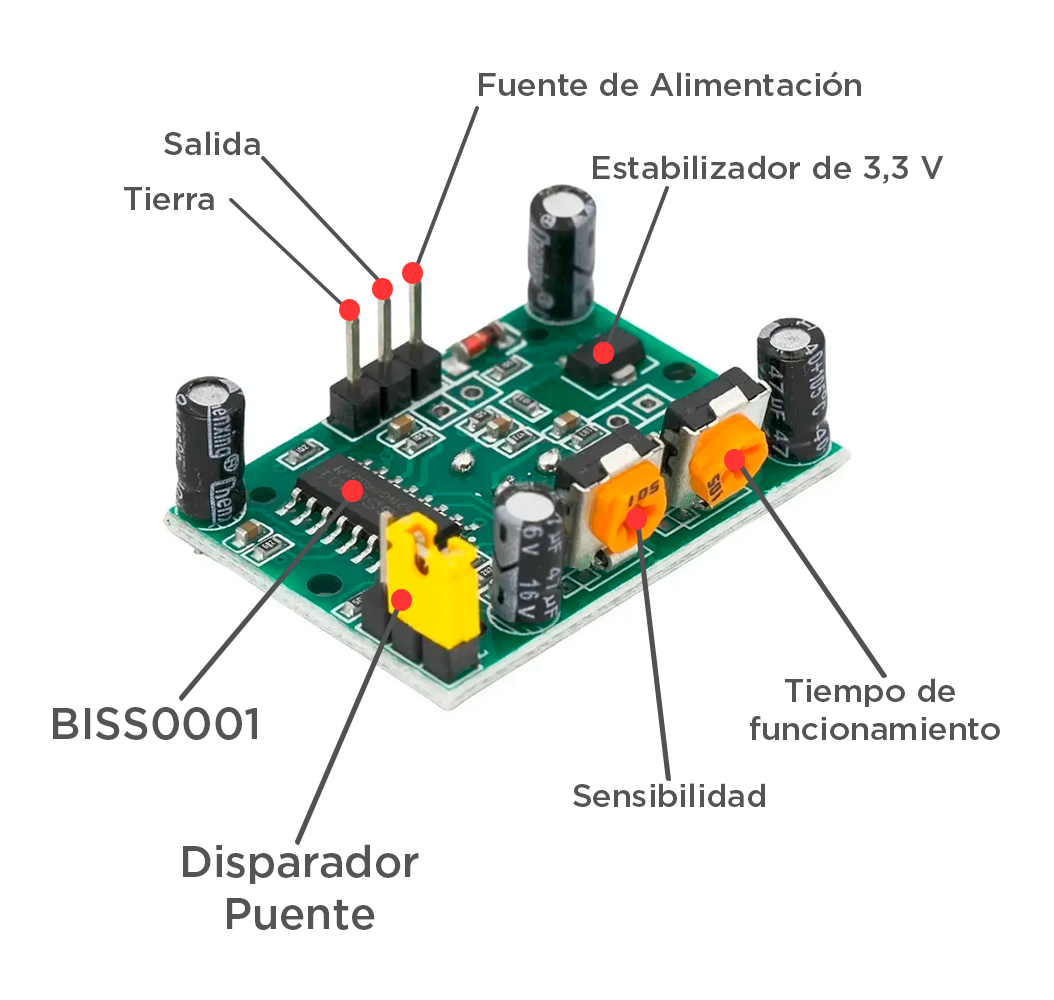

"Hola, soy Felipe. El HC-SR501 es el clásico infaltable para automatizar luces o armar alarmas caseras. Lo mejor de este módulo es que te da control total con sus dos potenciómetros amarillos: con uno ajustas la distancia de alcance (de 3 a 7 metros) y con el otro el tiempo que la salida se mantiene encendida (desde unos 3 segundos hasta casi 5 minutos). Un tip clave sobre el jumper amarillo: si lo pones en modo H (disparo repetible), la luz se mantendrá encendida mientras detecte movimiento continuo; si lo dejas en modo L (no repetible), se apagara tras cumplirse el tiempo fijado sin importar si sigues moviéndote frente al sensor."

Especificaciones Técnicas

¿Qué incluye tu compra?

1 Módulo Sensor de Movimiento PIR HC-SR501 (incluye lente Fresnel blanco y jumper de selección).

⚠️ Nota Importante: Al energizar el sensor por primera vez, requiere un periodo de inicialización o "calentamiento" de 30 a 60 segundos para estabilizar la lectura con el entorno antes de funcionar con normalidad.

Usos Recomendados

Encendido Automático de Luces: Activación de cintas LED o bombillos al detectar personas en pasillos, escaleras, clósets o baños.

Sistemas de Alarma y Seguridad: Detección de intrusos para activar sirenas, zumbadores o notificaciones.

Ahorro Energético: Apagado automático de monitores o dispositivos cuando no haya presencia en un área de trabajo.

Preguntas Frecuentes

1. ¿Tienen disponibilidad y cuánto tarda el envío?

Contamos con Stock en Bogotá listo para despacho inmediato. Realizamos envíos a toda Colombia con tiempos de entrega estimados de 24 a 48 horas.

2. ¿Se puede conectar directamente a un módulo de relé de 5V?

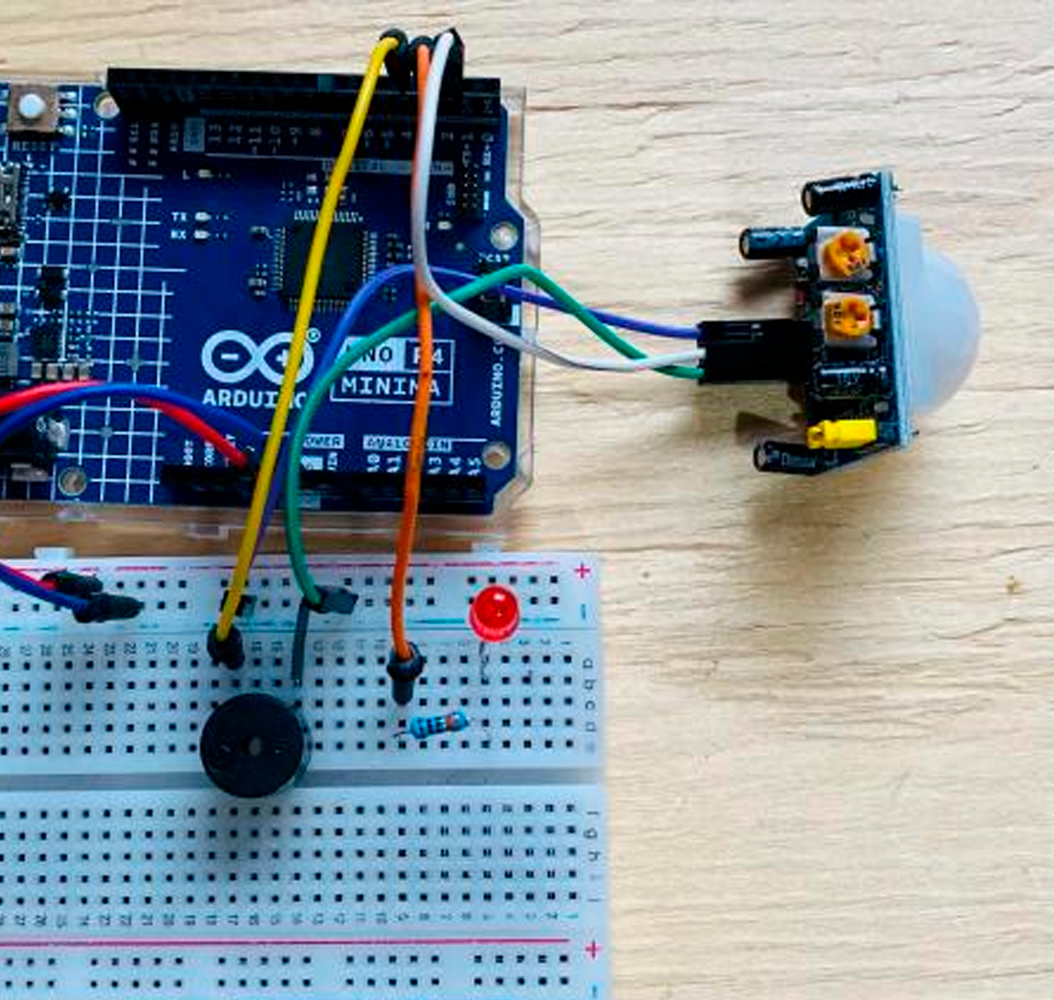

Sí, la salida digital de 3.3V es suficiente para activar la entrada de señal de la mayoría de módulos relé para Arduino, permitiéndote conmutar bombillos o cargas a 110V AC sin problemas.

3. ¿Cómo sé hacia dónde girar los potenciómetros de ajuste?

El potenciómetro de Sensibilidad aumenta la distancia al girarlo en sentido horario; el potenciómetro de Tiempo incrementa la duración de la salida encendida al girarlo también en sentido horario.
