Módulo Regulador de Voltaje Step-Down LM2596 (Reductor DC-DC Ajustable)

Reducción eficiente de voltaje DC con potenciómetro de precisión para fuentes de poder y proyectos de electrónica

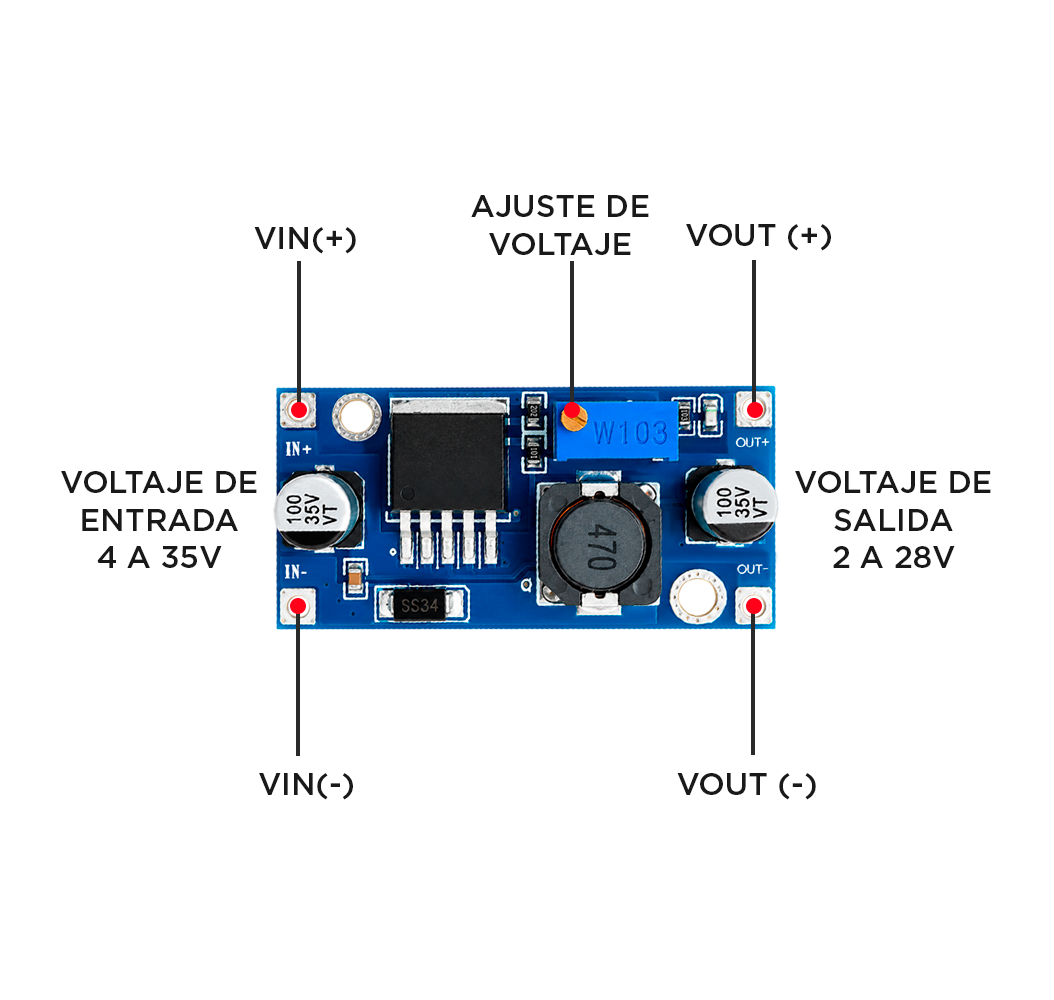

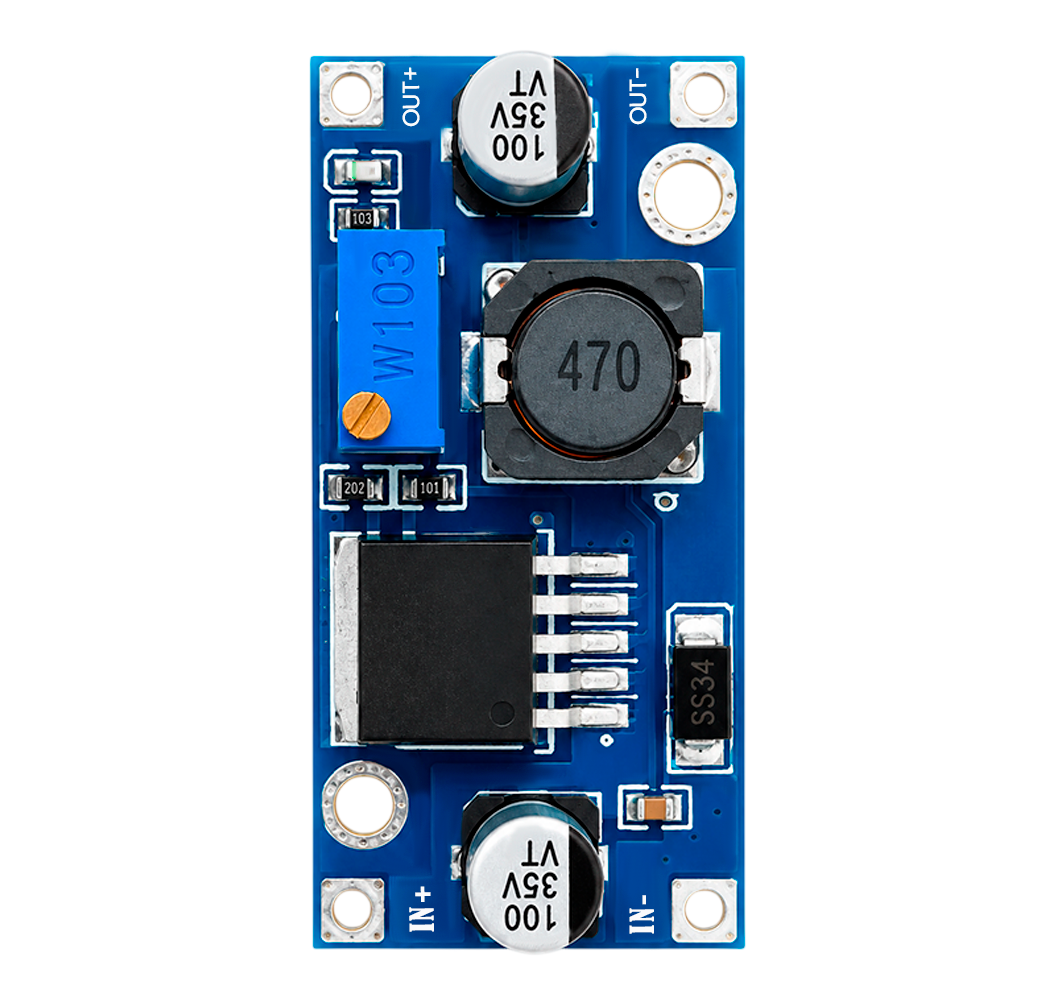

El Módulo Regulador de Voltaje Step-Down LM2596 es una fuente conmutada reductora (DC-DC Buck Converter) de alta eficiencia, diseñada para adaptar y estabilizar niveles de tensión en proyectos de electrónica, robótica, automatización e iluminación LED. Soporta un amplio rango de entrada de 4V a 35V DC y permite entregar una salida regulada y ajustable de 2V a 28V DC mediante su potenciómetro multivuelta de precisión (W103). Ofrece una corriente continua de trabajo de hasta 2A (con picos de hasta 3A usando disipación de calor), superando significativamente la eficiencia de los reguladores lineales tradicionales.

Nota del Experto Tuvoltio

"Hola, soy Felipe. El LM2596 es la herramienta salvavidas por excelencia cuando necesitas energizar circuitos de bajo voltaje desde fuentes principales más altas; por ejemplo, para bajar de una fuente industrial de 24V o una batería de 12V a 5V o 3.3V para microcontroladores y sensores. A diferencia de un regulador lineal tipo 7805 que desperdicia el exceso de voltaje convirtiéndolo en puro calor, este módulo es conmutado, alcanzando hasta un 92% de eficiencia. Un consejo técnico clave: por ser un módulo Step-Down (reductor), el voltaje de entrada SIEMPRE debe ser al menos 1.5V superior al voltaje de salida que deseas obtener. Además, si lo compras nuevo y al girar el potenciómetro no cambia el voltaje, dale entre 10 y 15 vueltas continuas en sentido antihorario hasta que empiece a bajar; es un comportamiento normal en estos potenciómetros multivuelta."

Especificaciones Técnicas

¿Qué incluye tu compra?

1 Módulo Regulador de Voltaje Step-Down LM2596 Ajustable.

⚠️ Nota Importante: Este módulo es exclusivamente Step-Down (reductor); no puede elevar voltaje. No cuenta con protección contra polaridad invertida en la entrada, por lo que se debe verificar cuidadosamente la polaridad de las conexiones VIN+ y VIN- antes de energizar.

Usos Recomendados

Adaptación de Voltaje en Proyectos: Reducción de fuentes principales de 12V o 24V a niveles de 5V o 3.3V para alimentar tarjetas de desarrollo, pantallas y módulos de comunicación.

Prototipado y Fuentes de Banco: Creación de fuentes de alimentación ajustables de bajo costo para probar circuitos con diferentes requerimientos de voltaje.

Sistemas de Iluminación y Audio: Alimentación estabilizada para tiras LED de bajo consumo, ventiladores DC y reproductores de audio en vehículos o maquetas.

Preguntas Frecuentes

1. ¿Tienen disponibilidad y cuánto tarda el envío?

Contamos con Stock en Bogotá listo para despacho inmediato. Realizamos envíos a toda Colombia con tiempos de entrega estimados de 24 a 48 horas.

2. Giré la perilla del potenciómetro y el voltaje de salida no cambia, ¿está dañado?

No, es algo muy común en este tipo de potenciómetros multivuelta cuando vienen de fábrica en su punto máximo. Solo debes girar el tornillo dorado del potenciómetro azul unas 10 a 15 vueltas hacia la izquierda (sentido contrario a las agujas del reloj) con un multímetro conectado a la salida hasta ver que el voltaje comience a descender.

3. ¿Puedo usarlo para subir el voltaje de una batería de 3.7V a 12V?

No, para elevar voltaje necesitas un módulo de tipo Step-Up (Boost). El LM2596 solo reduce el voltaje de entrada.
