Kit Módulo RFID RC522 Lector/Escritor (Incluye Tarjeta y Llavero 13.56 MHz)
Control de acceso por radiofrecuencia, comunicación SPI rápida y fácil integración para proyectos de seguridad
El Kit Módulo RFID RC522 es la solución más extendida, económica y eficiente para la implementación de sistemas de control de acceso, identificación por radiofrecuencia (RFID) y seguridad electrónica. Basado en el chip de lectura/escritura MFRC522 de NXP, opera en la frecuencia estándar de 13.56 MHz e integra una antena en la misma placa PCB. Ofrece comunicación mediante el protocolo SPI de alta velocidad, lo que permite leer y escribir datos sin contacto en tarjetas inteligentes, fobs y etiquetas compatibles con el estándar MIFARE 1K S50. Se entrega listo para usar junto con una tarjeta blanca, un llavero tag y regletas de pines de conexión.
Nota del Experto Tuvoltio
"Hola, soy Felipe. El RC522 es la puerta de entrada indispensable para armar cerraduras electrónicas, control de asistencia o apertura de puertas automáticas. Lo que más debes cuidar al momento de instalarlo es el voltaje de alimentación: opera estricta y exclusivamente a 3.3V DC. Si le aplicas 5V al pin Vcc lo quemas en un segundo, aunque sus pines de comunicación digital sí toleran las señales de microcontroladores de 5V. Un tip práctico: incluye dos regletas de pines (una recta y una a 90 grados); si vas a montarlo de forma plana o dentro de una caja plástica para pared, la regleta a 90 grados te ahorra muchísimo espacio de cableado."
Especificaciones Técnicas
| Parámetro |
Detalle / Especificación |
| Chip Controlador / Marca |
NXP MFRC522 |
| Frecuencia de Operación |
13.56 MHz |
| Voltaje de Alimentación (Vcc) |
3.3V DC (No conectar a 5V) |
| Corriente de Operación |
13 mA a 26 mA en trabajo / 10 mA a 13 mA en reposo |
| Distancia de Lectura |
0 a 60 mm (Depende del tipo de etiqueta o tag) |
| Protocolo de Comunicación |
SPI (Serial Peripheral Interface) |
| Velocidad Máxima de Transmisión |
10 Mbit/s |
| Compatibilidad de Tarjetas |
MIFARE1 S50, MIFARE1 S70, MIFARE Ultralight, MIFARE Pro, MIFARE DESFire |

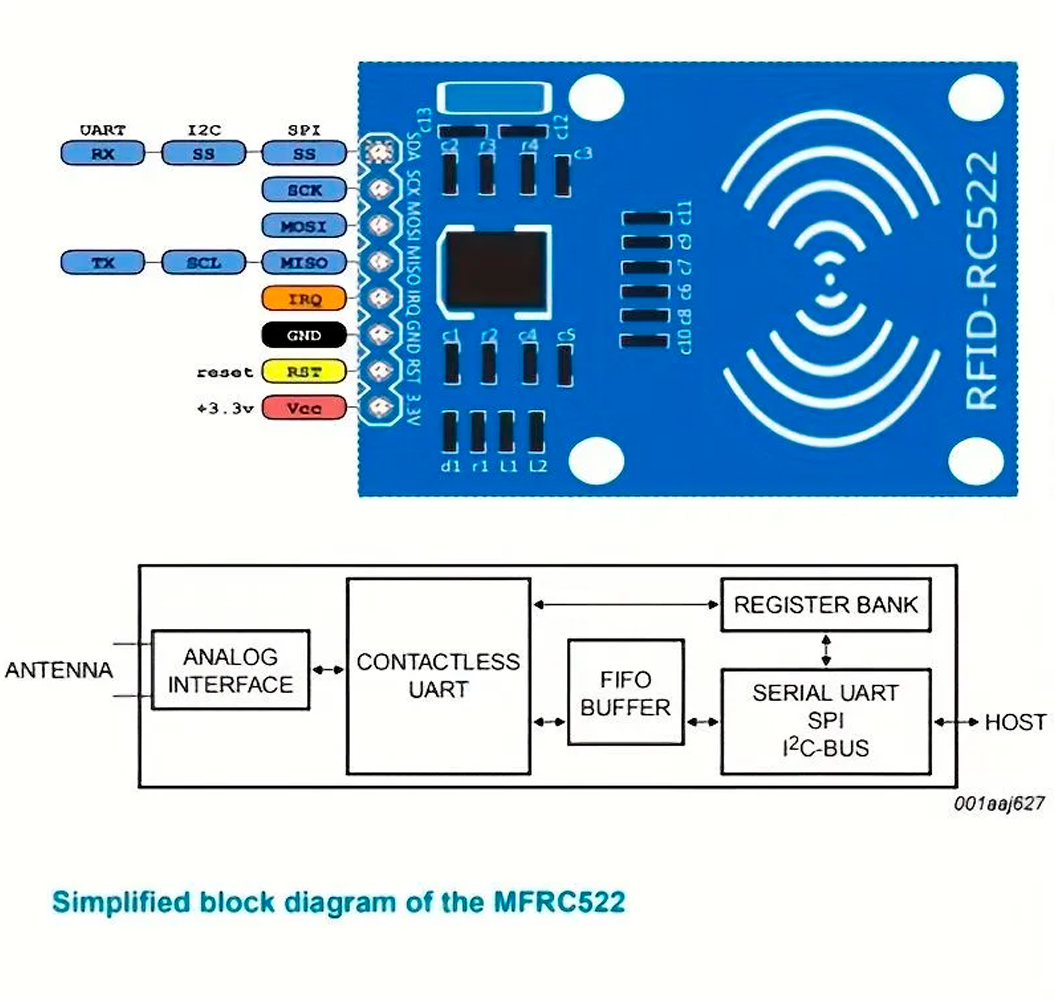

| Pines de Conexión (8 Pines) |
SDA (SS), SCK, MOSI, MISO, IRQ, GND, RST, 3.3V |
| Dimensiones de la Placa |
40 mm x 60 mm |
| Uso Recomendado |
Control de acceso a puertas, registro de personal, torniquetes y seguridad en proyectos mecatrónicos |

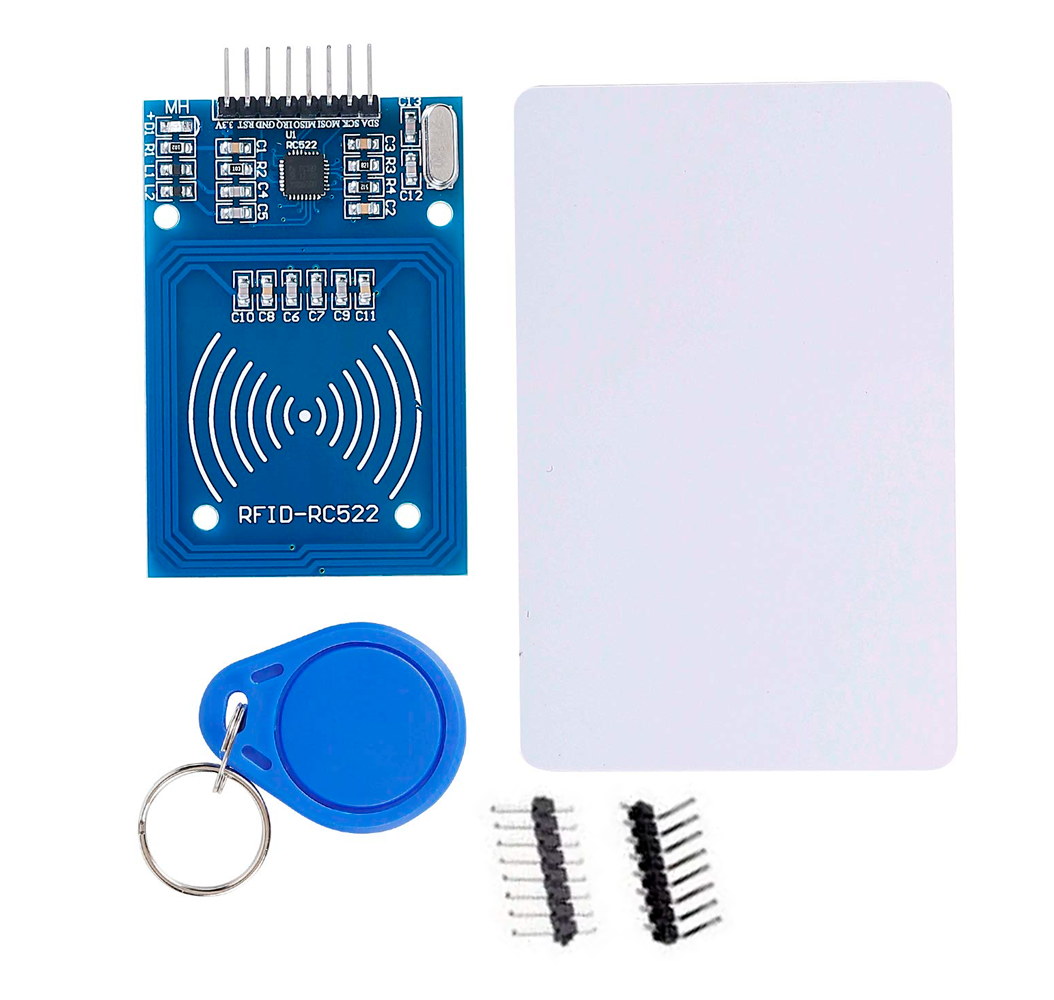

¿Qué incluye tu compra?
-
1 Módulo Lector/Escritor RFID RC522 a 13.56 MHz.
-
1 Tarjeta Blanca RFID Inteligente S50 MIFARE (13.56 MHz).
-
1 Llavero / Tag Azul RFID S50 MIFARE (13.56 MHz).
-
1 Regleta de Pines Macho Recta (8 pines).
-
1 Regleta de Pines Macho Acodada a 90 Grados (8 pines).
⚠️ Nota Importante: El módulo requiere soldar la regleta de pines seleccionada a la tarjeta PCB según el tipo de montaje requerido. Recuerda alimentar únicamente con 3.3V DC.
Usos Recomendados
Cerraduras Electrónicas y Control de Acceso: Apertura de puertas de oficina, laboratorios o viviendas mediante tarjetas o llaveros de proximidad.
Sistemas de Asistencia y Registro: Control de entrada y salida de personal o estudiantes guardando el ID único (UID) de cada usuario.
Sistemas de Cobro o Monedero Electrónico: Almacenamiento de saldo o créditos directamente en la memoria EEPROM de la tarjeta MIFARE.
Preguntas Frecuentes
1. ¿Tienen disponibilidad y cuánto tarda el envío?
Contamos con Stock en Bogotá listo para despacho inmediato. Realizamos envíos a toda Colombia con tiempos de entrega estimados de 24 a 48 horas.
2. ¿El kit viene listo para funcionar o hay que programarlo?
Incluye los componentes de hardware (lector, tarjeta, tag y pines). Requiere cargar el código de lectura en tu tarjeta de desarrollo (como Arduino, ESP32 o Raspberry Pi) utilizando librerías gratuitas estándar como MFRC522.
3. ¿Se pueden agregar más tarjetas o llaveros adicionales?
Sí, el lector reconoce cualquier tarjeta, sticker o tag RFID de proximidad que funcione bajo el protocolo MIFARE de 13.56 MHz.
