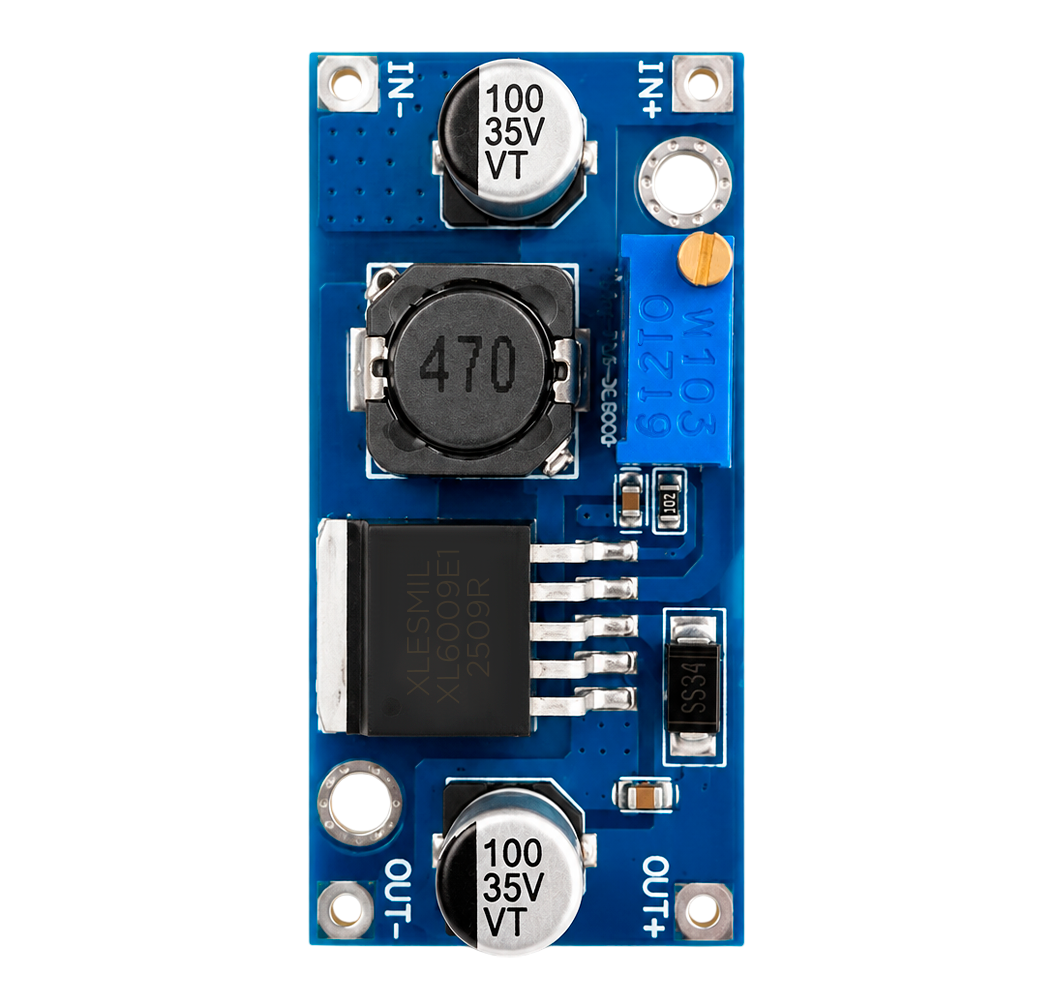

Módulo Elevador de Voltaje Step-Up XL6009 (Convertidor DC-DC Ajustable)

Elevación eficiente de voltaje DC con alta frecuencia de conmutación y potenciómetro multivuelta para proyectos de potencia

El Módulo Elevador de Voltaje Step-Up XL6009 es una fuente conmutada elevadora (DC-DC Boost Converter) de alto rendimiento, diseñada para incrementar niveles de tensión continua en proyectos de electrónica, robótica, automatización e iluminación LED. Soporta un rango de entrada de 3V a 32V DC y permite obtener una salida regulada y ajustable de 5V a 35V DC mediante su potenciómetro multivuelta de precisión. Basado en el chip de segunda generación XL6009, opera a una alta frecuencia de conmutación (400 kHz), superando significativamente en eficiencia y corriente de salida a los antiguos módulos basados en LM2577.

Nota del Experto Tuvoltio

"Hola, soy Felipe. Si el problema que tienes es que tu fuente de energía se queda corta en voltaje (por ejemplo, alimentando un circuito de 12V o 24V desde una sola batería de litio de 3.7V o un puerto USB de 5V), el XL6009 es la solución perfecta. Al ser un módulo Step-Up conmutado, alcanza eficiencias de hasta el 94%, lo que significa que aprovechas casi toda la energía sin desperdiciar potencia en forma de calor excesivo. Un detalle fundamental a tener en cuenta: por ser elevador, el voltaje de salida SIEMPRE debe ajustarse por encima del voltaje de entrada. Además, recuerda que la potencia se conserva: si elevas el voltaje, la corriente de entrada que le exiges a la batería subirá proporcionalmente."

Especificaciones Técnicas

¿Qué incluye tu compra?

1 Módulo Elevador de Voltaje Step-Up XL6009 Ajustable.

⚠️ Nota Importante: Este módulo es exclusivamente Step-Up (elevador); no puede reducir voltaje. No incluye protección contra polaridad invertida en la entrada, por lo que se debe revisar minuciosamente la conexión de las terminales IN+ e IN- antes de energizar.

Usos Recomendados

Alimentación de Equipos a partir de Baterías: Elevación del voltaje de baterías de litio (3.7V) o paquetes de 5V para alimentar cargas de 12V o 24V como relés, bombas de agua pequeñas o motores.

Sistemas de Iluminación LED: Energización de tiras LED de 12V o tramos de Neón Flex desde fuentes de menor voltaje.

Prototipado y Fuentes de Banco Elevadoras: Adaptación de niveles de voltaje para pruebas de laboratorio con microcontroladores y sensores.

Preguntas Frecuentes

1. ¿Tienen disponibilidad y cuánto tarda el envío?

Contamos con Stock en Bogotá listo para despacho inmediato. Realizamos envíos a toda Colombia con tiempos de entrega estimados de 24 a 48 horas.

2. ¿Cuál es la diferencia entre el XL6009 y el antiguo LM2577?

El XL6009 trabaja a una frecuencia mucho más alta (400 kHz frente a 52 kHz del LM2577), lo que permite usar inductores más pequeños, ofrece mayor eficiencia (hasta 94%) y entrega una corriente de salida más estable con menor rizado.

3. ¿Puedo usarlo para bajar de 12V a 5V?

No, este módulo es unicamente elevador (Step-Up). Para bajar voltaje debes utilizar un módulo reductor (Step-Down) como el LM2596.
